KHUNG TRUSS NHÔM

Bảng Giá Khung Truss Hợp Kim Nhôm

  • Thứ ba, 15:50 - 21/04/2020.
  • Khung truss hợp kim nhôm là sản phẩm ngày càng được khách hàng ưa chuộng, ứng dụng nhiều trong lắp đặt sân khấu sự kiện (sàn sân khấu, khung treo đèn,...) hay nhà bạt di động phục vụ cho tiệc cưới, lễ khai trương, lễ động thổ,... Để kết hợp tạo ra một sân khấu hay nhà bạt di động hoàn chỉnh thì không thể thiếu những phụ kiện đi kèm. Viettruss là nhà xưởng riêng của công ty Hoàng Sa Việt chuyên sản xuất thiết bị sự kiện với nhiều mẫu mã khác nhau. Vậy nên bài viết dưới đây sẽ nêu và phân tích rõ từng loại sản phẩm kèm theo bảng báo giá cho quý khách hàng tham khảo.

    Bảng báo giá khung truss hợp kim nhôm và phụ kiện của xưởng Viettruss

    Bảng báo giá khung truss nhôm connector

    STT Mã Hàng 1M 2M 3M
    1 V3131_35C 793,000
    2 V3131_45C 1,295,000 1,126,000 1,071,000
    3 V3131_45CP 1,399,000 1,221,000 1,163,000
    4 V4040_45C 1,221,000 1,103,000 1,163,000
    5 V6050_45CP 2,652,000 2,080,000 1,886,000
    6 V7662_45CP 3,087,000 2,505,000 2,394,000

    Bảng báo giá khung truss nhôm bắt ốc (bulong)

    STT Mã Hàng 1M 2M 3M
    1 V3030_45B 1,222,000 960,000 913,000
    2 V3030_45B 1,330,000 1,059,000 1,011,000
    3 V4040_45B 1.421,000 1,107,000 1,057,000
    4 V4040_45BP 1,373,000 1,149,000 1,080,000
    5 V6040_45BP 1,685,000 1,440,000 1,353,000
    6 V7662_45BP 1,985,000 1,925,000 1,885,000

    Bảng báo giá các phụ kiện kèm theo khung truss nhôm

    STT Tên Sản Phẩm Giá
    1 Module khung truss 1,000,000 – 1,450,000 VNĐ/m
    2 Lồng trượt bánh xe 2,800,000 – 3,500,000 VNĐ/cái
    3 Khúc nối xéo 1,200,000 – 2,500,000 VNĐ/cái
    4 Khúc chữ Y 3,000,000 – 3,500,000 VNĐ
    5 Palang tời tay 1,500,000 – 2,800,000 VNĐ/cái
    6 Chân chỏi 600,000 – 900,000 VNĐ/cái
    7 Đế Sắt Vuông 600,000 - 800,000 VNĐ/ cái
    8 Tay Chỏi Sắt Cùm Sắt Bắt Led 150,000 VNĐ/cái
    9 Bulong Bắt Truss 9,500 VNĐ/ bộ
    10 Xí Ngầu 1,500,000 - 1,700,000 VNĐ/ cái
    11 Móc Sắt Treo Palang 600,000 - 800,000 VNĐ/ cái
    12 Mỏ Vịt 800,000 VND/cái
    13 Bục Lên Xuống 2,500,000 - 2,800,000 VNĐ/cái
    14 Bộ Cục Đực Và Chốt Gài Có Khóa 45,000 VND/bộ

    Mã số và quy cách đọc các loại khung nhôm Connector và Bulong tại xưởng Viettruss

    Như chúng ta đã biết, các module khung truss nhôm kết nối với nhau bằng connector hoặc bulong (ốc) để tạo ra một giàn khung lớn, phục vụ cho lắp đặt sân khấu làm khung treo đèn (sào đèn), khán đài hay nhà bạt di động.
    Vì tính chất lắp đặt, trang trí các sân khấu sự kiện và nhà bạt rất khác nhau, thành ra đòi hỏi sự đa dạng của các loại khung truss sao cho phù hợp với từng loại sự kiện, nhà bạt đó. Có loại khung truss 1 mặt, 3 mặt, 4 mặt với nhiều kích thước, cấu tạo cây ngang khác nhau (Tác dụng của cây ngang là để trợ lực và thuận tiện cho công tác leo trèo lắp đặt).

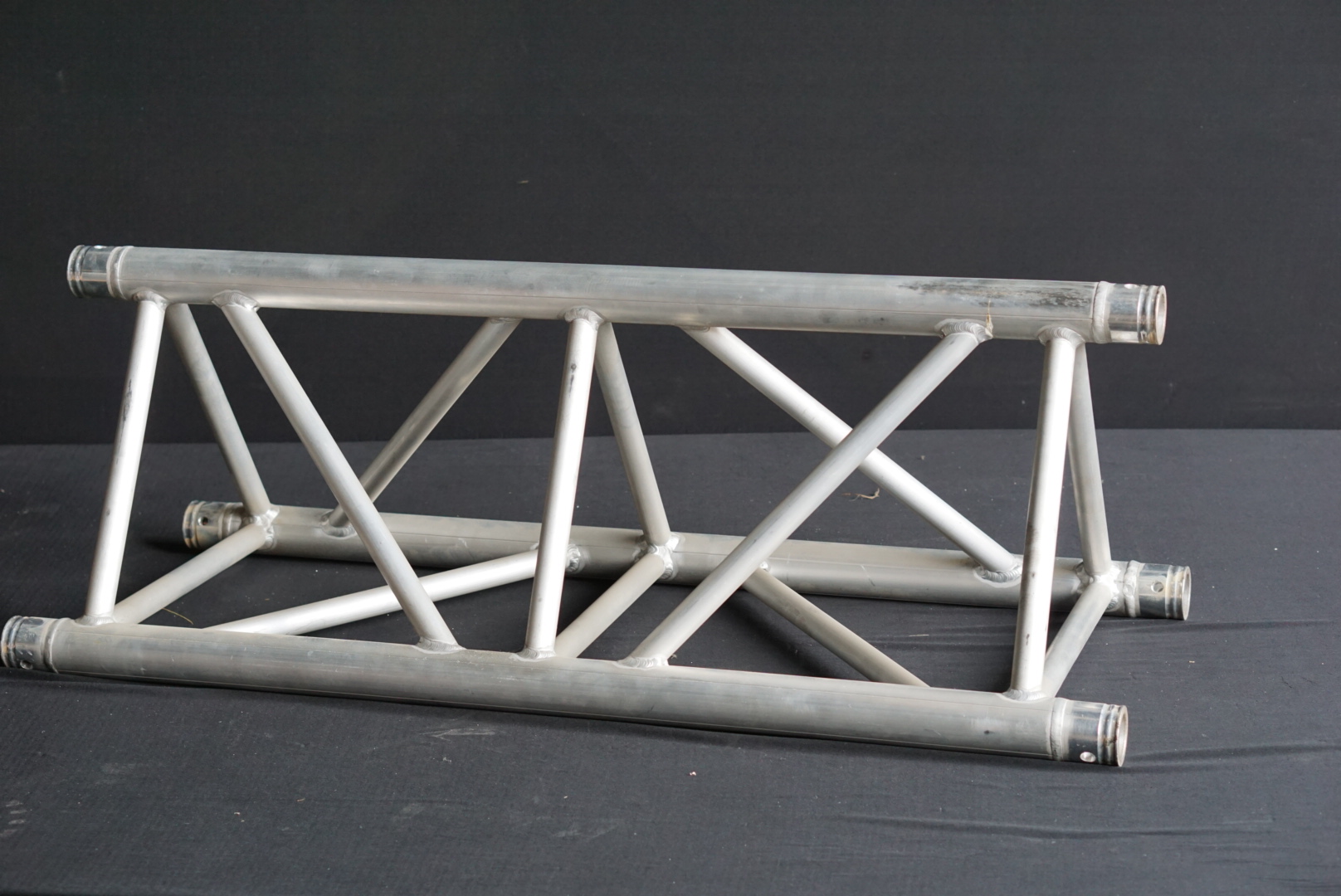

    Khung truss hợp kim nhôm 3 mặt
    Khung truss hợp kim nhôm 3 mặt do xưởng Viettruss sản xuất (Nguồn: Viettruss)

    Bởi vì tính đa dạng của sản phẩm vậy nên Viettruss đã quyết định thiết lập ra các mã hàng để thống nhất cách đọc, dễ dàng trong việc sản xuất, nhận diện sản phẩm cũng như khách hàng dễ dàng hiểu được sản phẩm mà họ mong muốn mua hoặc thuê.

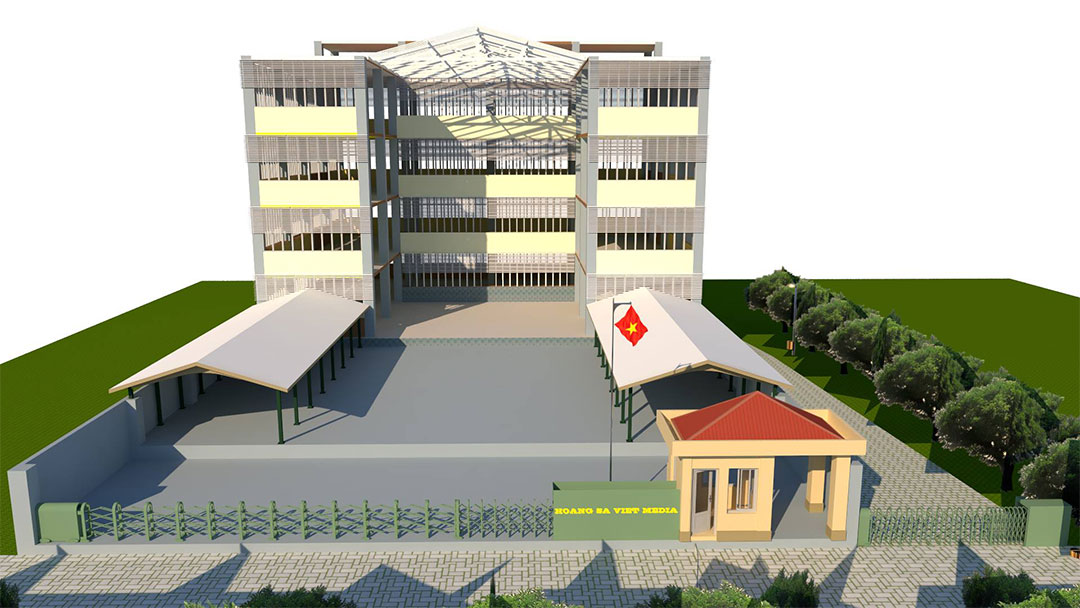

    Xưởng Viettruss sản xuất khung truss hợp kim nhôm
    Nhà xưởng Viettruss chuyên sản xuất khung truss hợp kim nhôm (Nguồn: Hoàng Sa Việt)

    Dưới đây là hướng dẫn, giải thích mã số và quy cách đọc các loại khung nhôm bằng Connector và Bulong (ốc) của Viettruss. Bạn có thể xem cụ thể quy cách đọc của những sản phẩm khung truss phổ biến nhất tại Viettruss ngay ở phần bảng phía dưới.

    Hướng dẫn cách đọc các loại khung truss nhôm connector và bulong (ốc)

    Viettruss sản xuất rất nhiều mã hàng khung truss nhôm khác nhau. Chúng tôi sẽ đưa ra vài ví dụ mã hàng, sau đấy sẽ giải thích cụ thể vì sao sản phẩm lại được đặt tên như vậy.

    • Một số mã ví dụ cho khung nhôm Connector như: V3131_1C; V3131_15C; V4040_3C; V3131_35C; V3131_4C; V6050_45C; V7662_45CP; ...
    • Một số mã ví dụ cho khung nhôm Bulong như: V3030_1B; V3030_15B; V3030_3B; V3030_35B; V3535_45B; V4242_BP; ...

    Giải thích tên mã hàng khung truss nhôm:

    Mã Hàng Giải Thích Ví Dụ
    Chữ “V” Viết tắt của chữ VIETTRUSS: Đánh dấu sản phẩm là do xưởng Viettruss thuộc công ty Hoàng Sa Việt sản xuất V3131_1C
    4 chữ số tiếp theo Kích thước mặt đáy của khung truss nhôm

    V3131_1C(310*310mm)

    V4040_3C(400*400mm)
    V7662_45CP(760*620mm)

    Chữ số “1/3/4” tiếp theo đằng sau dấu “_” Số mặt của khung truss nhôm V3131_1C (1 mặt)
    V4040_3C (3 mặt)
    V7662_45CP (4 mặt)
    Chữ số đằng sau “Số mặt của khung truss” Thể hiện độ dài khoảng cách có cây ngang
    TH1: Nếu có chữ số “5” V3131_15C: Có nghĩ rằng cứ cách 50cm thì sẽ có 1 cây ngang)
    TH2: Nếu không có chữ số nào V3131_1C: Có nghĩa rằng cứ cách 1m thì sẽ có 1 cây ngang
    Chữ “C” Viết tắt của chữ Conector. Thể hiện rằng khung truss được kết nối với nhau bằng Conector V7662_45CP
    Chữ “B” Viết tắt của chữ Bolong. Thể hiện rằng khung truss được kết nối với nhau bằng Bulong V4242_45BP
    Chữ “P” Viết tắt của Profestional (Khung truss sử dụng cây ngang lớn thì sẽ được thêm kí hiệu chữ P vào cuối mã tên sản phẩm. Xưởng Viettruss sản xuất cây ngang lớn có kích thước là 50*3mm) V4242_45BP

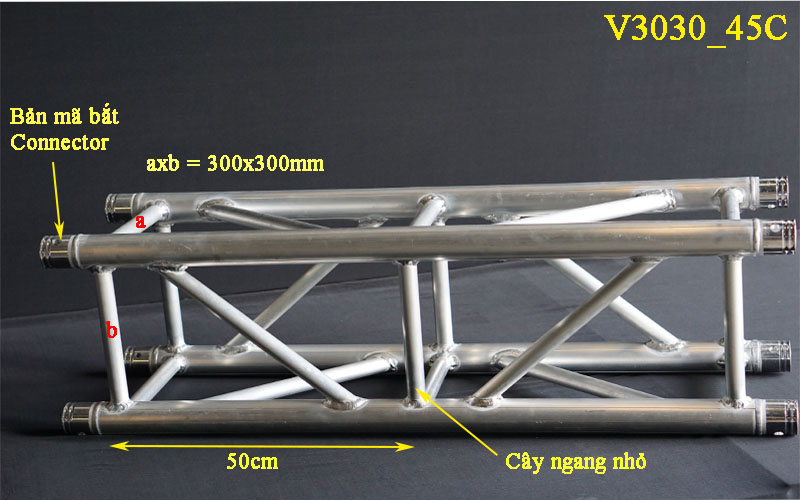

    khung truss hợp kim nhôm connector 4 mặt kích thước 400*400 có cây ngang nhỏ
    Module truss Connector 4 mặt kích thước 300*300 có cây ngang nhỏ (Nguồn: Viettruss)

    >>>> Tìm hiểu thêm: Khung Truss Nhôm Là Gì? Các Thông Số Kỹ Thuật Và Ứng Dụng Của Nó

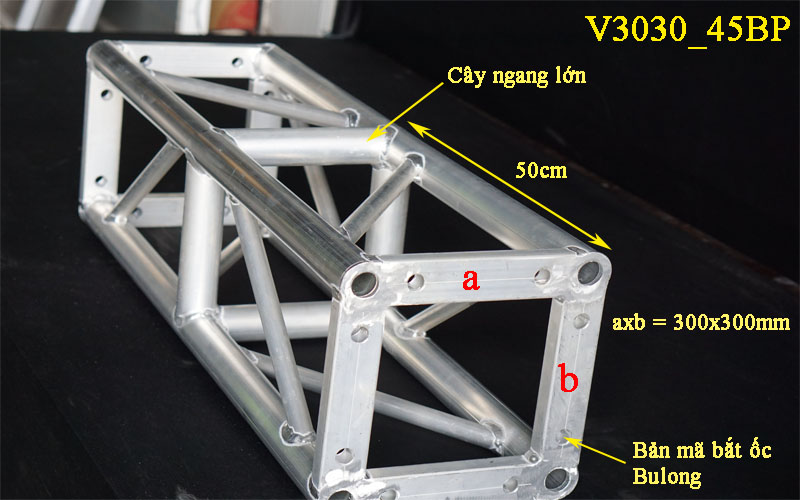

    Module khung truss hợp kim nhôm 4 mặt kích thước 300*300 có cây ngang lớn
    Module truss Bulong 4 mặt kích thước 300*300 có cây ngang lớn (Nguồn: Viettruss)

    Mã số và quy cách các loại khung nhôm connector

    Dưới đây là bảng thống kê tóm tắt một số mã hàng khung truss nhôm Connector điển hình, phổ biến nhất tại Viettruss và kèm theo cách giải thích tên mã hàng rất cụ thể cho từng sản phẩm.

    BẢNG MÃ HÀNG KHUNG TRUSS NHÔM BẰNG CONNECTOR

    STT Mã Hàng V Kích Thước Số Mặt Khoảng Cách Có Cây Ngang C P (Pro)
    1 V3131_1C VIETTRUSS 310*310mm 1 MẶT 1m có cây ngang Sử dụng conector
    2 V3131_15C VIETTRUSS 310*310mm 1 MẶT 50cm có cây ngang Sử dụng conector
    3 V3131_3C VIETTRUSS 310*310mm 3 MẶT 1m có cây ngang Sử dụng conector
    4 V3131_35C VIETTRUSS 310*310mm 3 MẶT 50cm có cây ngang Sử dụng conector
    5 V3131_4 VIETTRUSS 310*310mm 4 MẶT 1m có cây ngang Sử dụng conector
    6 V3131_45C VIETTRUSS 310*310mm 4 MẶT 50cm có cây ngang Sử dụng conector
    7 V3131_45CP VIETTRUSS 310*310mm 4 MẶT 50cm có cây ngang Sử dụng conector Cây ngang lớn
    8 V3535_45C VIETTRUSS 350*350mm 4 MẶT 50cm có cây ngang Sử dụng conector
    9 V3535_45CP VIETTRUSS 350*350mm 4 MẶT 50cm có cây ngang Sử dụng conector Cây ngang lớn
    10 V4040_45C VIETTRUSS 400*400mm 4 MẶT 50cm có cây ngang Sử dụng conector
    11 V4040_45CP VIETTRUSS 400*400mm 4 MẶT 50cm có cây ngang Sử dụng conector Cây ngang lớn
    12 V6050_45CP VIETTRUSS 600*500mm 4 MẶT 50cm có cây ngang Sử dụng conector Cây ngang lớn
    13 V7662_45CP VIETTRUSS 760*620mm 4 MẶT 50cm có cây ngang Sử dụng conector Cây ngang lớn

    Mã số và quy cách các loại khung nhôm bulong (ốc)

    Đây là bảng thống kê tóm tắt một số mã hàng khung truss nhôm Bulong điển hình, kèm theo giải thích tên gọi của các mã hang đó. Cụ thể chi tiết xin mời quý độc giả xem bảng giải thích phía dưới.

    BẢNG MÃ HÀNG KHUNG TRUSS NHÔM BẰNG BULONG (ỐC)

    STT Mã Hàng V Kích thước Số mặt Khoảng cách có cây ngang B P (Pro)
    1 V3030_1B VIETTRUSS 300*300mm 1 MẶT 1m có cây ngang

    Sử dụng Bulong

    2 V3030_15B VIETTRUSS 300*300mm 1 MẶT 50cm có cây ngang

    Sử dụng Bulong

    3 V3030_3B VIETTRUSS 300*300mm 3 MẶT 1m có cây ngang Sử dụng Bulong
    4 V3030_35B VIETTRUSS 300*300mm 3 MẶT 50cm có cây ngang Sử dụng Bulong
    5 V3030_4B VIETTRUSS 300*300mm 4 MẶT 1m có cây ngang Sử dụng Bulong
    6 V3030_45B VIETTRUSS 300*300mm 4 MẶT 50cm có cây ngang Sử dụng Bulong
    7 V3030_45BP VIETTRUSS 300*300mm 4 MẶT 50cm có cây ngang Sử dụng Bulong Cây ngang lớn
    8 V3535_45B VIETTRUSS 350*350mm 4 MẶT 50cm có cây ngang Sử dụng Bulong
    9 V3535_45BP VIETTRUSS 350*350mm 4 MẶT 50cm có cây ngang Sử dụng Bulong Cây ngang lớn
    10 V4040_45B VIETTRUSS 400*400mm 4 MẶT 50cm có cây ngang Sử dụng Bulong
    11 V4040_45BP VIETTRUSS 400*400mm 4 MẶT 50cm có cây ngang Sử dụng Bulong Cây ngang lớn
    12 V4242_45B VIETTRUSS 420*420mm 4 MẶT 50cm có cây ngang Sử dụng Bulong
    13 V4242_45BP VIETTRUSS 420*420mm 4 MẶT 50cm có cây ngang Sử dụng Bulong Cây ngang lớn
    14 V6040_45BP VIETTRUSS 600*400mm 4 MẶT 50cm có cây ngang Sử dụng Bulong Cây ngang lớn
    15 V7662_45BP VIETTRUSS 760*620mm 4 MẶT 50cm có cây ngang Sử dụng Bulong Cây ngang lớn

    Tên gọi và hình ảnh của các phụ kiện đi kèm khung truss hợp kim nhôm

    Module khung truss

    Giàn khung truss nhôm lớn được taọ bởi nhiều module truss kết nối lại với nhau dạng bắt ốc (bulong) 4 hoặc 8 lỗ hoặc connector để tạo thành những cột đứng hoặc đà ngang với chiều dài theo yêu cầu. Các khúc truss riêng lẻ thường có chiều dài là 1m, 2m, 3m hoặc 4m.

    Lưu ý: Chiều dài mỗi khúc truss khi ghép lại không được vượt qua khẩu độ tối đa do nhà sản xuất đưa ra (Khẩu độ tối đa có được tùy vào từng loại khung truss ví dụ khẩu độ: 10m,12m, 16m,20m...)

    Tiếp theo là bảng kích thước khẩu độ tương ứng với kích thước khung truss phù hợp, quý khách hàng có thể tham khảo ở ngay phía dưới:

    STT Khẩu Độ Khung Truss
    1 <10m 250*250
    2 10m - 20m 300*300
    3 20m - 24m 400*400

    Khúc gập gù
    Module truss do xưởng Viettruss sản xuất (Nguồn: Viettruss)

    Palang

    Palang là thiết bị nâng hạ vật treo ở trên cao, được ứng dụng phổ biến trong nhiều dạng công trình và chắc chắn trong đó có ngành sự kiện. Nó giúp kéo giàn khung truss mái sân khấu, nhà bạt lên cao. Nhiều người còn gọi Palang với một số cái tên khác như là: Tời, ròng rọc. Palang được chia làm 2 loại: Palang điện, Palang xích.

    Palang xích (Tời tay)

    Palang xích giúp việc nâng hạ vật trở nên dễ dàng hơn bao giờ hết, không tốn quá nhiều sức lực, giúp giảm thiểu được tai nạn trong quá trình lắp đặt sân khấu, nhà bạt và tiết kiệm chi phí. Một đầu của palang được móc cố định vào mỏ vịt phía trên đỉnh của trụ truss, đầu còn lại có dây xích bằng sắt, có trọng tải lớn. Hệ ròng rọc giúp kéo khung truss sân khấu, mái nhà bạt trượt lên cao thông qua lồng trượt bánh xe.

    Palang xích tải
    Palang tời tay (Nguồn: Internet)

    Palang điện

    Máy tời kéo là thiết bị nâng hạ dùng để kéo vật nặng theo phương ngang, phương nghiêng, kéo vật lên cao. Ưu điểm lớn nhất của palang điện đó là giúp bạn nâng hạ khung truss lên cao dễ dàng mà không hề tốn sức nhờ đặc tính hoạt động bằng năng lượng điện.

    Palang điện
    Palang điện (Nguồn: Internet)

    Lồng trượt

    Lồng trượt là điểm kết nối những đà ngang và cột truss dọc, hoặc những góc nối giúp tạo hình vững chắc cho nhà bạt, hay những giàn khung âm thanh ánh sáng. Lồng trượt sử dụng những bánh xe trượt dọc theo cột trụ truss giúp nâng hệ thống khung truss hoặc mái nhà bạt từ dưới thấp lên cao.

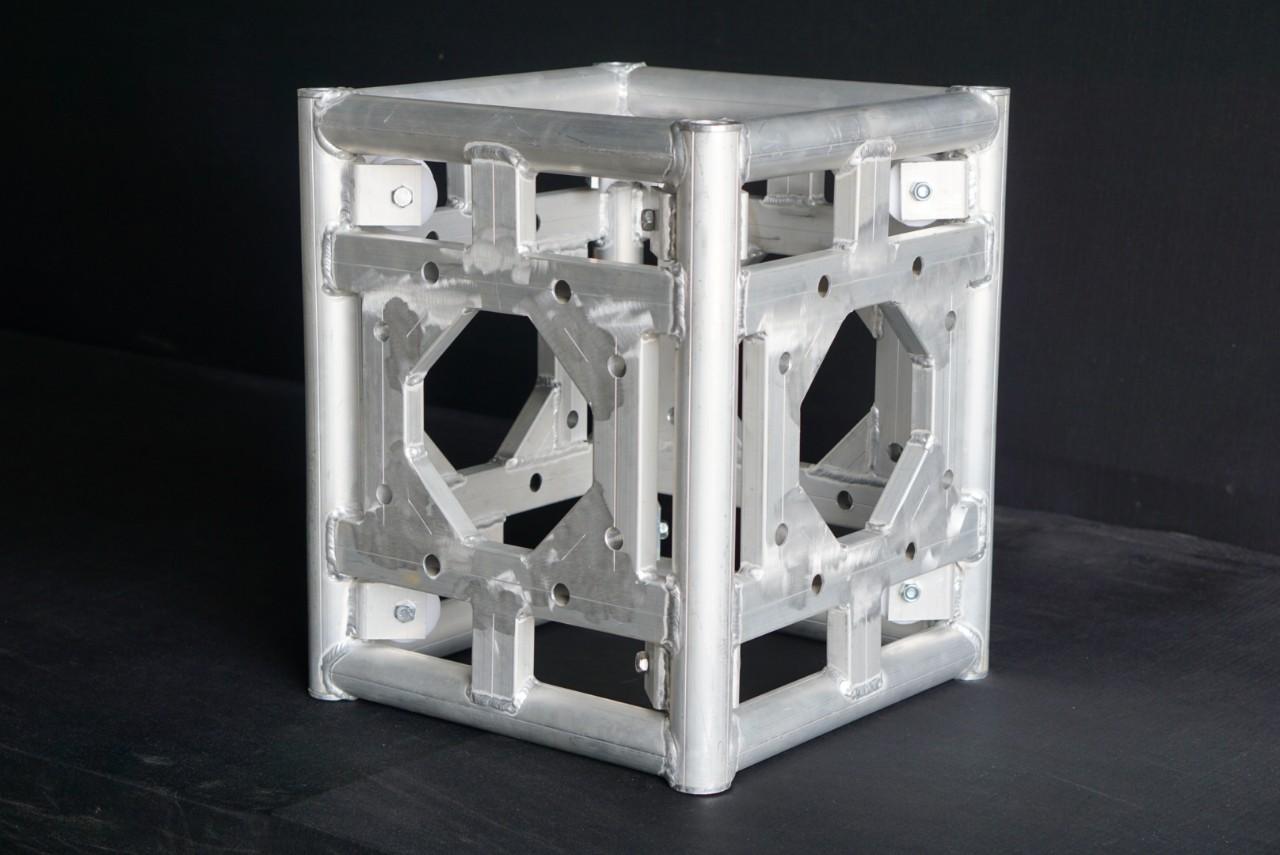

    Lồng trượt bulong
    Lồng trượt Bulong (Nguồn: Viettruss)

    Đế tăng đưa

    Đế tăng đưa là đế được làm từ sắt hoặc hợp kim nhôm, có gắn thêm bánh xe giúp di chuyển cột dễ dàng hơn, với vai trò cố định phần chân của giàn khung truss và giúp cho trụ truss được cân bằng nhờ các ren tăng đưa.

    Các khung truss đặt trên đế tăng đưa có gắn bánh xe được dùng phổ biến nhất cho việc đặt loa. Giúp việc di chuyển loa âm thanh được qua lại dễ dàng hơn.

    Đế tăng đưa
    Đế tăng đưa (Nguồn: Viettruss)

    Chân chỏi

    Chân chỏi bao gồm 2 thanh chống dạng chữ A được kết nối với giàn truss nhôm. Chức năng cũng giống với đế tăng đưa, chân chỏi giúp cố định giàn truss ở vị trí cân bằng. Chân chỏi thường có độ dài khác nhau, tùy thuộc vào địa hình và độ dài giàn khung truss. Phía đầu chân chỏi được kết nối với cùm có răng tăng đưa để bắt vào hệ khung truss.

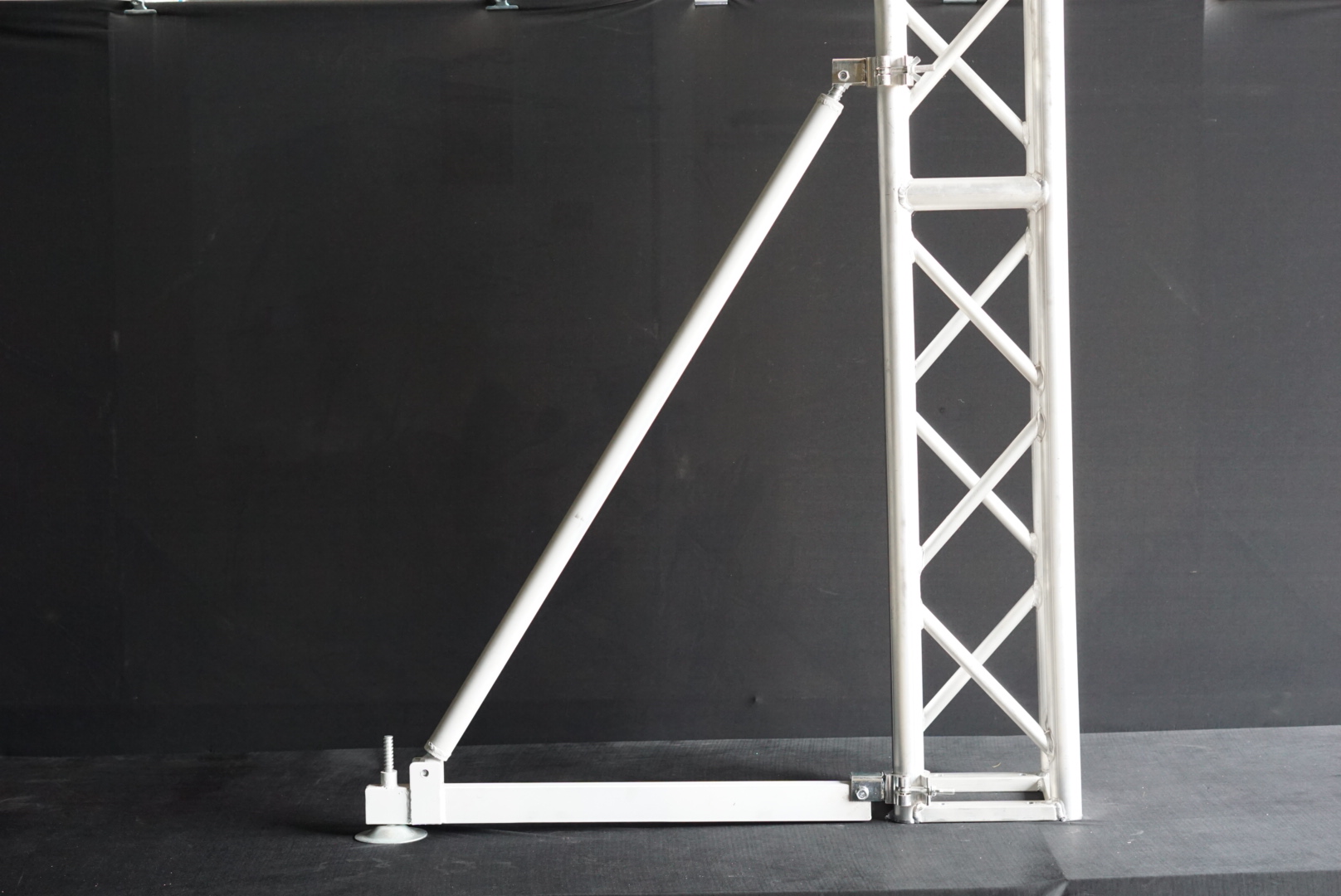

    chân chỏi
    Chân chỏi (Nguồn: Viettruss

    Tay chỏi màn hình LED

    Đây là phụ kiện đi kèm với khung truss hết sức quan trọng trong lắp đặt màn hình LED sân khấu. Tay chỏi sẽ đỡ những mảng ghép màn hình LED từ phía sau và giúp cố định màn hình LED vào khung bởi cùm nhôm.

    Tay chỏi màn hình Led
    Tay chỏi màn hình LED (Nguồn: Viettruss)

    Mỏ vịt

    Mỏ vịt là một phụ kiện được gắn trên đỉnh cột trụ truss dùng để treo Palang, có chức năng kéo giàn khung truss hoặc mái nhà bạt lên cao.

    Tùy theo kích thước của từng loại khung truss để gắn loại mỏ vịt nào cho phù hợp.

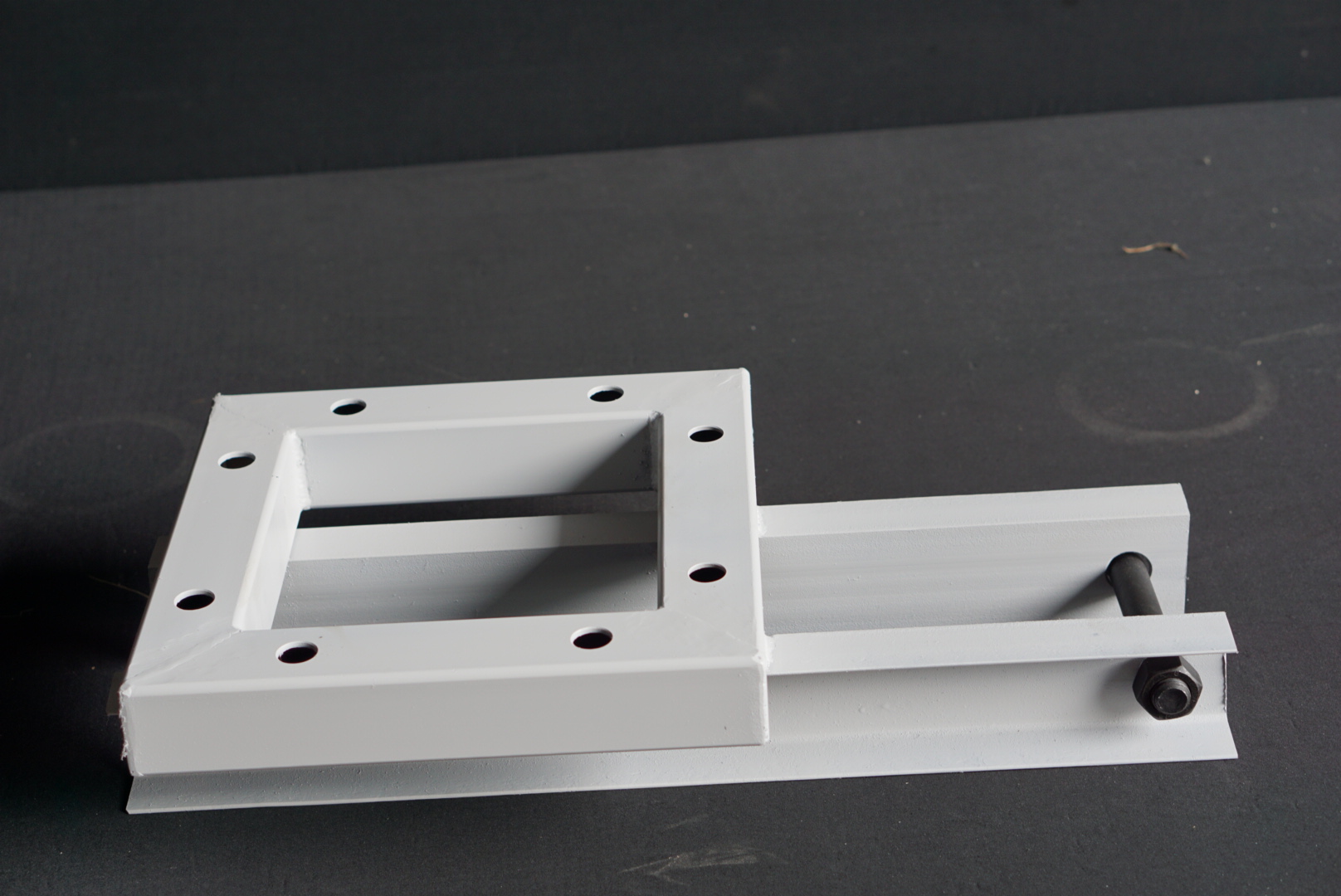

    Mỏ vịt
    Mỏ vịt (Nguồn: Viettruss)

    Cùm kết nối linh hoạt

    Cùm kết nối là một phụ kiện dùng để kết nối linh hoạt các bộ phận của giàn khung với nhau, hoặc của các bộ phận cơ khí khác.

    Trong lắp đặt sân khấu, nhà bạt; cùm kết nối thường được sử dụng để cố định chân chỏi vào cột truss dọc, giúp đảm bảo độ chắc chắn cho hệ thống khung truss hoặc dùng để gắn đèn sân khấu vào các khung truss.

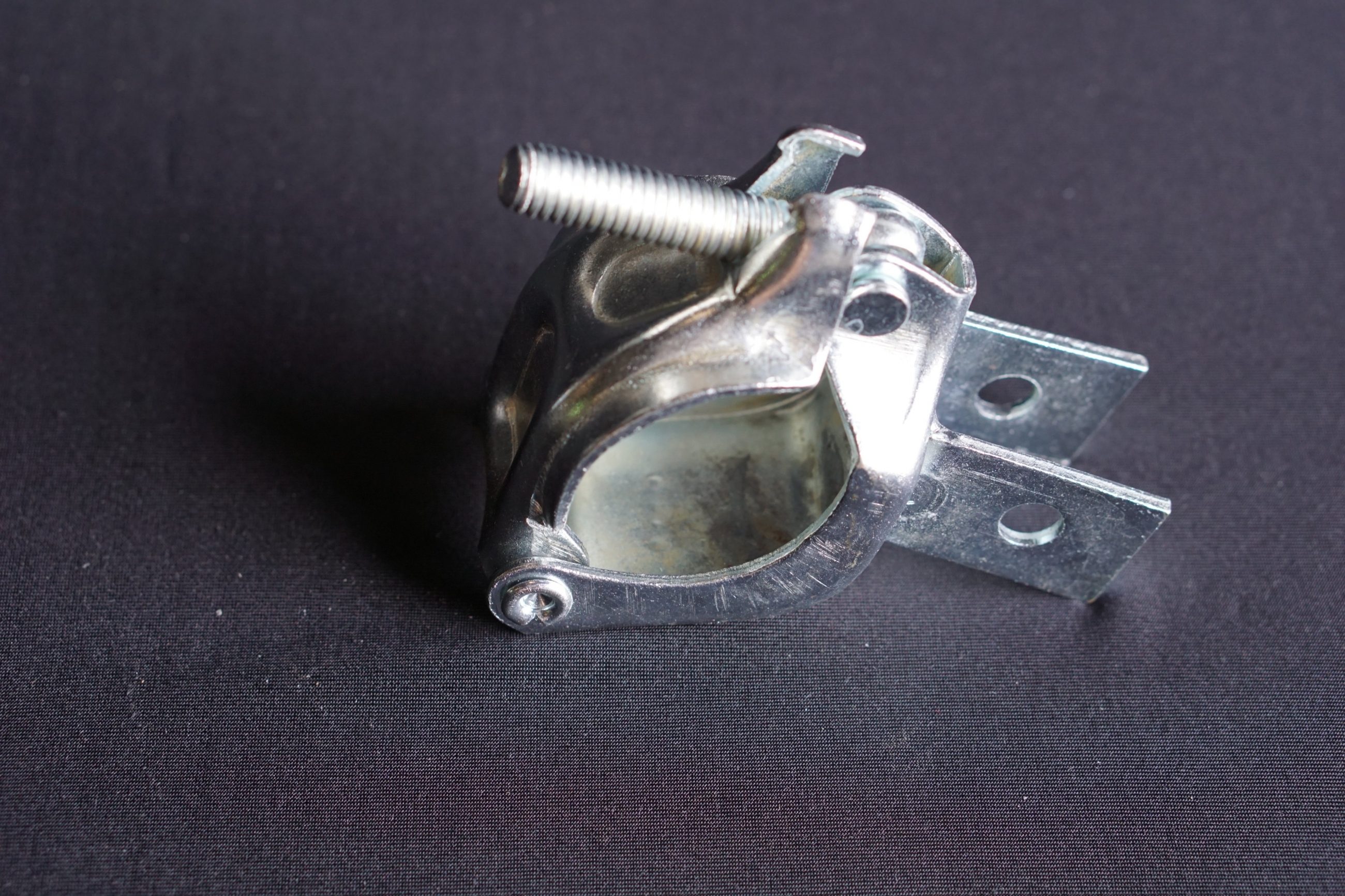

    Cùm nối linh hoạt
    Cùm nhôm linh hoạt (Nguồn: Viettruss)

    Trên đây là bài viết để giúp quý khách hàng hiểu được quy cách đọc bảng mã sản phẩm khung truss hợp kim nhôm của xưởng Vietruss, dễ dàng hơn trong việc xem và mua sản phẩm và kèm theo bảng giá phụ kiện đi kèm khung truss. Để được tư vấn chi tiết hơn về các loại sản phẩm, vui lòng liên hệ tới số hotline 0985 999 345
